Parametrisch construeren en BIM

Afstudeerders Bob en Nam hebben binnen Verhoeven en Leenders een afstudeeronderzoek gedaan naar het parametrisch construeren van stabiliteitswanden en het uitwisselen en implementeren van constructieve data tussen verschillende softwarepakketten.



De wereld van Bouw Informatie Management (BIM) heeft een significante positieve invloed op het werkproces van bedrijven in de bouwbranche. Naast voordelen, zijn er ook nadelen bij de communicatie binnen BIM. Het doel van het onderzoek is het implementeren van data-gedreven informatie in een model, wat gecreëerd is door middel van een parametrisch script. Met de resultaten uit het onderzoek wordt het werkproces door het maken van minder fouten en faalkosten efficiënter.

Het afstudeerproces

Voor het afstudeeronderzoek is er eerst intern onderzoek gedaan naar de software applicaties binnen Verhoeven & Leenders. Met de resultaten uit dit onderzoek is gestart de constructieve  berekeningen van een stabiliteitswand. Voor deze berekeningen is enkel gefocust op één stabiliteitswand uit een casus, welke kan bestaan uit de materialen kalkzandsteen en beton. Voor het parametrisch aansturen van de berekening is de software Grasshopper gebruikt, om zo een optimaal rekenmodel te creëren. Met het parametrisch aansturen van de berekening is gekeken naar de uitwisseling van de constructieve data, welke bestaat uit de uitwisselingsformaten IFC en SAF.



De resultaten

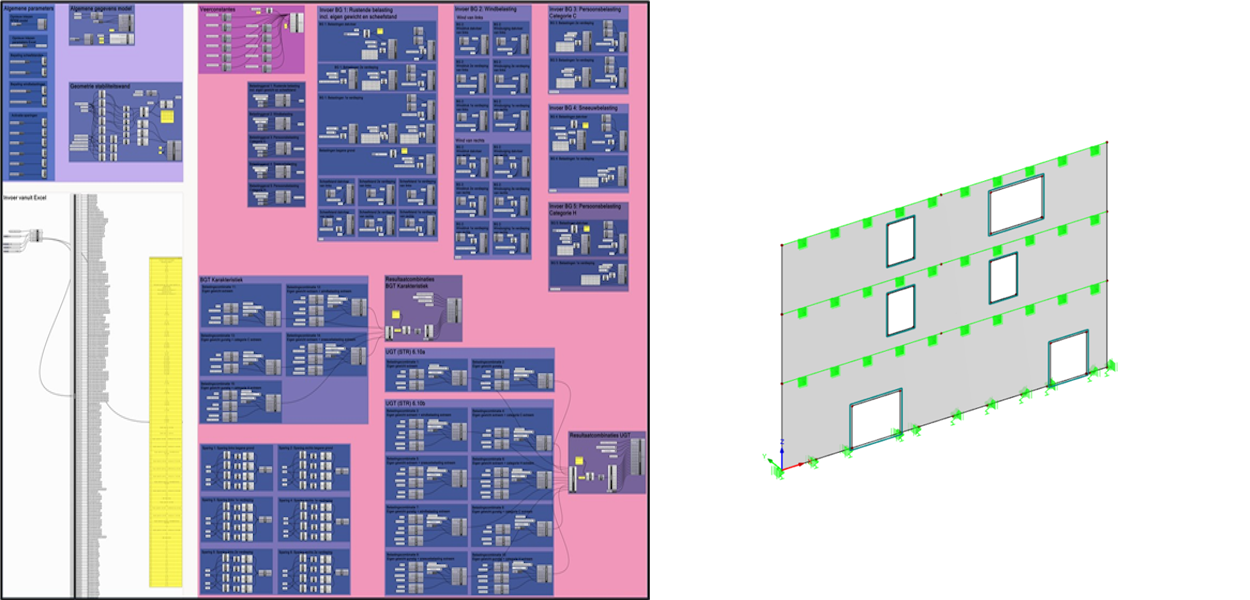

In de software Grasshopper is een parametrische script gemaakt voor het berekenen van betonnen stabiliteitswanden. Doormiddel van een Excel-bestand met de constructieve gegevens, kan er een rekenmodel worden gegenereerd in RFEM. Hierdoor is de creatie van data-gedreven informatie compleet en is een deel van het werkproces geautomatiseerd.



De uitwisseling van de data-gedreven informatie gebeurt via het uitwisselingsformaat IFC. Dat gaat door middel van een export vanuit de software Revit, waar extra parameters zijn toegevoegd aan de objecten, om zo de constructieve gegevens te kunnen invullen en lezen. Een alternatief voor de lange termijn is het uitwisselingsformaat SAF, waarvan het voordeel is dat dit formaat een geavanceerde visualisatie geeft van de constructieve gegevens. Vooral voor de uitwisseling van gegevens tussen verschillende constructeurs (hoofd- en deelconstructeurs bijvoorbeeld), biedt dit een goede oplossing. Naast SAF is het uitwisselingsformaat IFC een goede manier voor uitwisseling van informatie met niet-constructeurs, zoals architecten, installateurs en aannemers.

Het leerproces

In het begin van het afstudeertraject was het de uitdaging om de opdracht te bedenken, omdat we beide een andere afstudeerrichting hebben (BIM en constructief). Daarnaast waren de onderzoeken, welke we hebben uitgevoerd, heel leerzaam. Dit komt, omdat Nam nog niet bekend was met het berekenen en het parametrisch construeren van stabiliteitswanden. Voor Bob gold dat hij niet bekend was met de uitwisselingsformaten en de implementatie van de constructieve gegevens in het BIM-model. We hebben in korte tijd veel opgestoken tijdens het onderzoek en we hebben een mooi resultaat opgeleverd.
